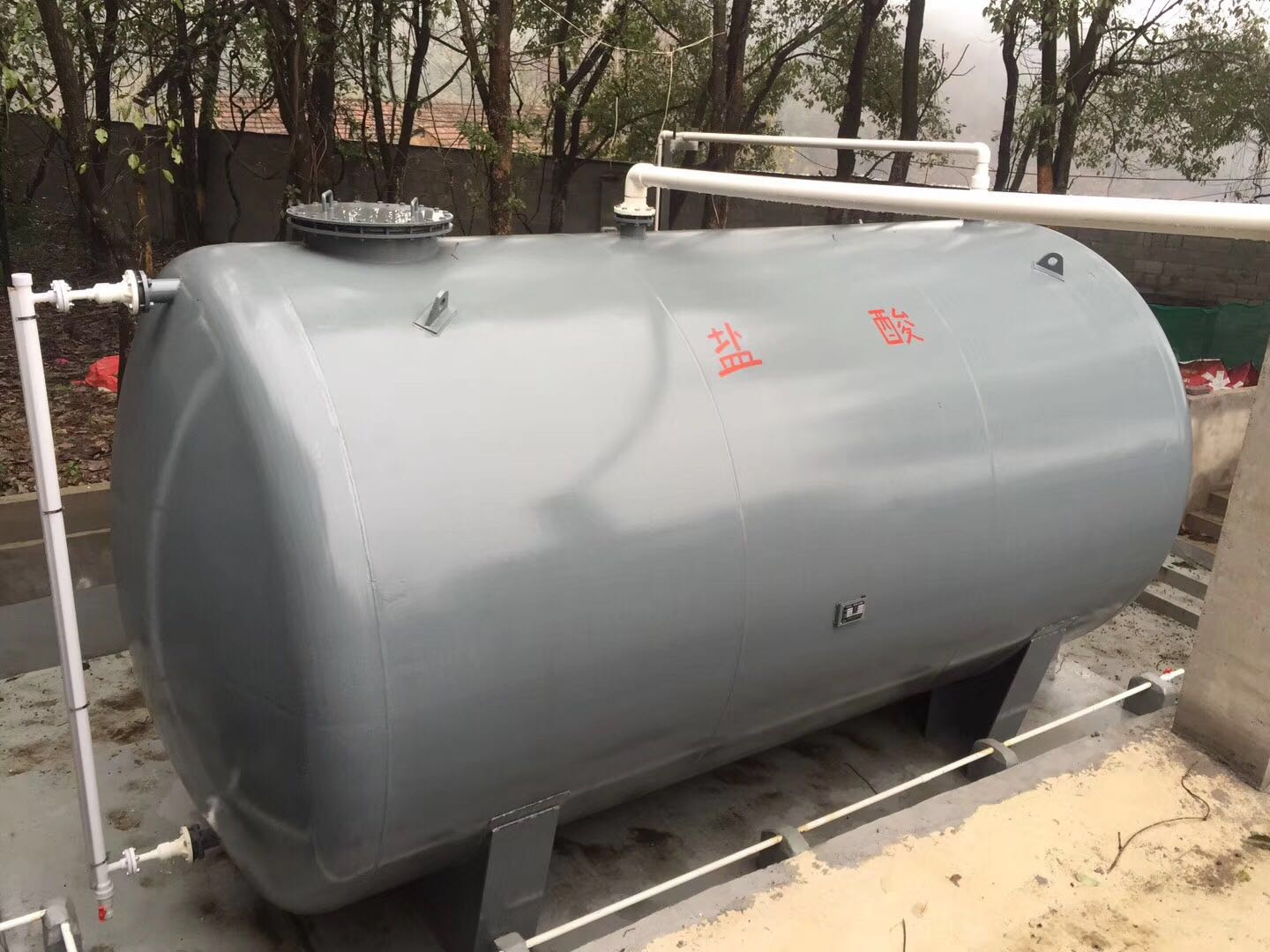

钢衬塑(龟甲衬里—钢、网、塑三合一)是钢塑复合系列产品的精华。它采用特殊滚塑成型工艺。它是将钢网(龟甲)焊接于钢体表面，以纯低密度聚乙烯（LLDPE）为原料，使用滚塑工艺将钢板、钢网（龟甲）与聚乙烯有机结合成一体。聚乙烯牢固沾钢体表面。储罐塑料层具有无焊接缝、抗老化、抗冲击、耐腐蚀、寿命长、符合卫生标准等特性。它弥补了全塑滚塑储罐刚性强度差，不耐压，耐温差的缺点。产品内衬面平整、光滑、坚固，与传统同规格的搅拌罐相比，具有更良好的耐腐蚀、不易渗漏、不剥离、耐磨损、可耐较高温度、寿命更长等优点，其价格低于同规格的传统搅拌罐反应罐，是反应腐蚀液体的理想容器。

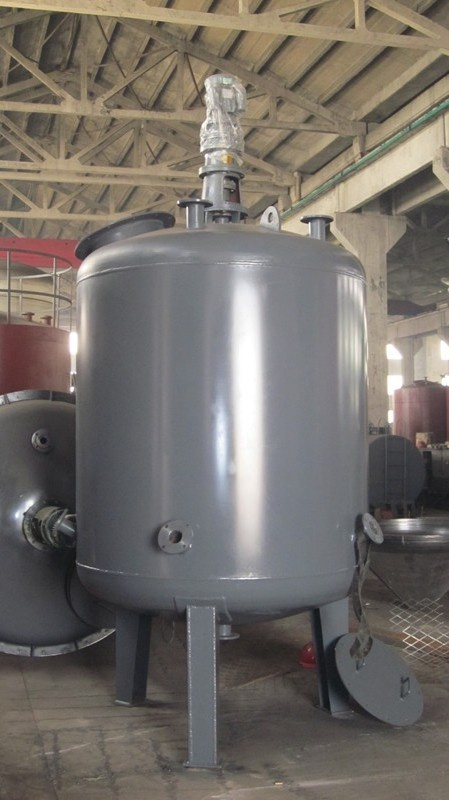

立式钢衬塑（聚乙烯）搅拌和立式钢衬塑园底(锥底)搅拌罐焊有钢制支架。还具有安装方便、占地面积小、能制成用户需要的形状等特点。内加不锈钢、塑料盘管可以对溶液加热或冷却。耐冷热性能较好，适合-30～90℃的溶液。可用于温度要求不高的反应罐、沉淀罐、结晶罐。
钢衬塑搅拌罐使用说明
1、 在运输安装吊装时有吊耳的应将钢绳套入吊耳内吊装，没有吊耳的应将钢绳捆扎桶身吊装，吊装过程中应避免撞击罐体而产生变形，避免尖锐物触及塑料层。
2、 运输时，如搅拌桨较长或较重在横着位置，必须对桨进行加固处理。避免由于运输震动造成搅拌桨变形。
3、 安装时要矫正减速机和桨的垂直度、盖子的水平位置。
4、 检查减速机齿轮箱机油，必须加油至规定的位置。
5、 电动机接电时转轴为顺时针方向。
6、 法兰由于其特殊性在对接法兰时应使用软质垫片，拧螺栓必须揉劲顺序逐个拧紧螺栓，严禁死板拧螺栓，以免压坏法兰面。法兰拧螺栓可以分为两阶段，初装阶段和工作阶段，初装阶段上紧至不渗漏，工作阶段则可以彻底拧紧螺栓。
7、 没注明搅拌罐是密封的，由于罐面大法兰及罐面人孔没进行密封处理，因此搅拌罐工作液面不能超过大法兰和人孔。
8、 钢衬塑搅拌罐的使用条件、环境必须符合聚乙烯的理化特性。符合设计图纸规定的条件。
9、 塑料层属高阻值材料，因此使用高阻值有机溶媒时打料搅拌工作时要有防静电措施。
10、 钢衬塑搅拌罐的其他配件（如液位管阀、法兰垫圈、测温管、管道阀门、管道等）材料必须耐盛装物质溶液。
11、 钢衬塑搅拌罐出口或进口安装泵等机械设备时应避免强力振动损坏法兰口，应装管道减振管。
12、 为了提高钢衬塑搅拌罐使用寿命，应避免安装在高腐蚀环境，平时要检查钢体外表的防腐情况，做好防腐工作。不可避免高腐蚀环境，钢体表面应涂环氧树脂，并做好日常防腐工作。
13、 及时发现法兰口人孔口液体渗漏情况，避免腐蚀液渗入钢体塑料夹层，影响使用寿命。
钢衬塑搅拌罐制造工艺
钢衬塑搅拌罐采用滚塑成型工艺，将碳钢、菱形钢网、防腐塑料三者有机结合。菱形钢网点焊于钢体内表面，经高温加热罐体使塑料粉末热熔粘连在罐体内部表面。两者材质的结合不仅保证了搅拌罐具有好的强度、耐温性以及耐酸碱的防腐性能，更是延长了使用寿命。另外根据客户提供的物料参数配套相应的搅拌装置。
钢衬塑搅拌罐结构
一、罐体
搅拌罐罐体内部衬塑层采用滚塑工艺进出料口一体成型，材质有PE、厚度16-18mm。塑料层具有无焊接缝、抗老化、抗冲击、耐腐蚀、寿命长、符合卫生标准、平整、光滑、坚固等特性，它弥补了焊接塑料易老化的缺点。塑料层可耐90-100℃。塑料防腐层按Q/320206 GNNN01-2012标准检测。

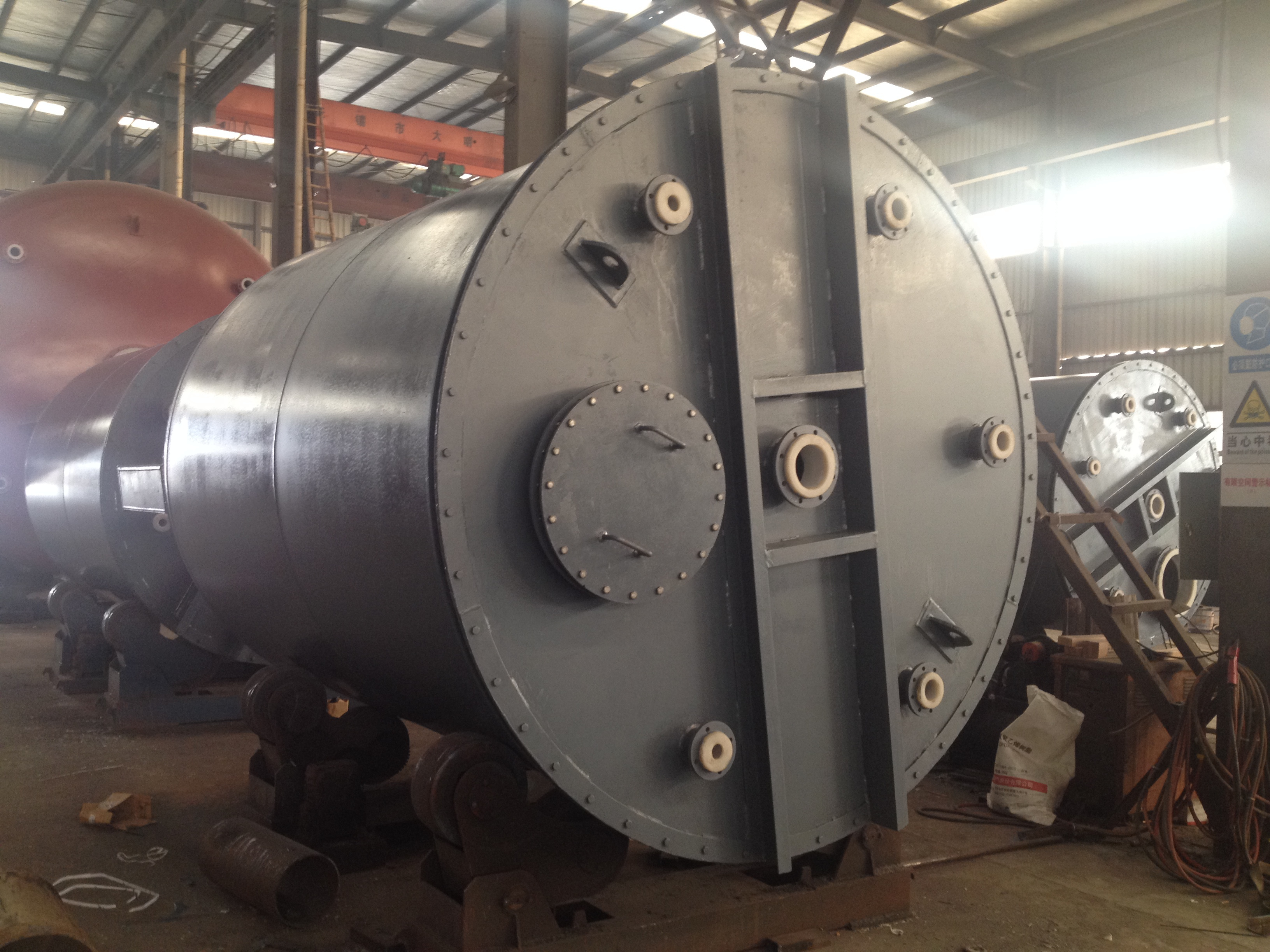

搅拌罐罐体外部采用Q235-B碳钢，根据搅拌罐规格大小、强度要求选择不同厚度的碳钢，厚度6-10mm。罐体的形式有平盖平底、平盖圆底、平盖锥底、圆盖平底、圆盖圆底、圆盖锥底、平底锥盖。罐体法兰位置和口径大小可按客户要求变动和设计。钢体部分可按JB/T 4735－1997钢制焊接常压容器进行验收。
二、搅拌装置 根据搅拌液体的物理性质、工艺要求合理选择

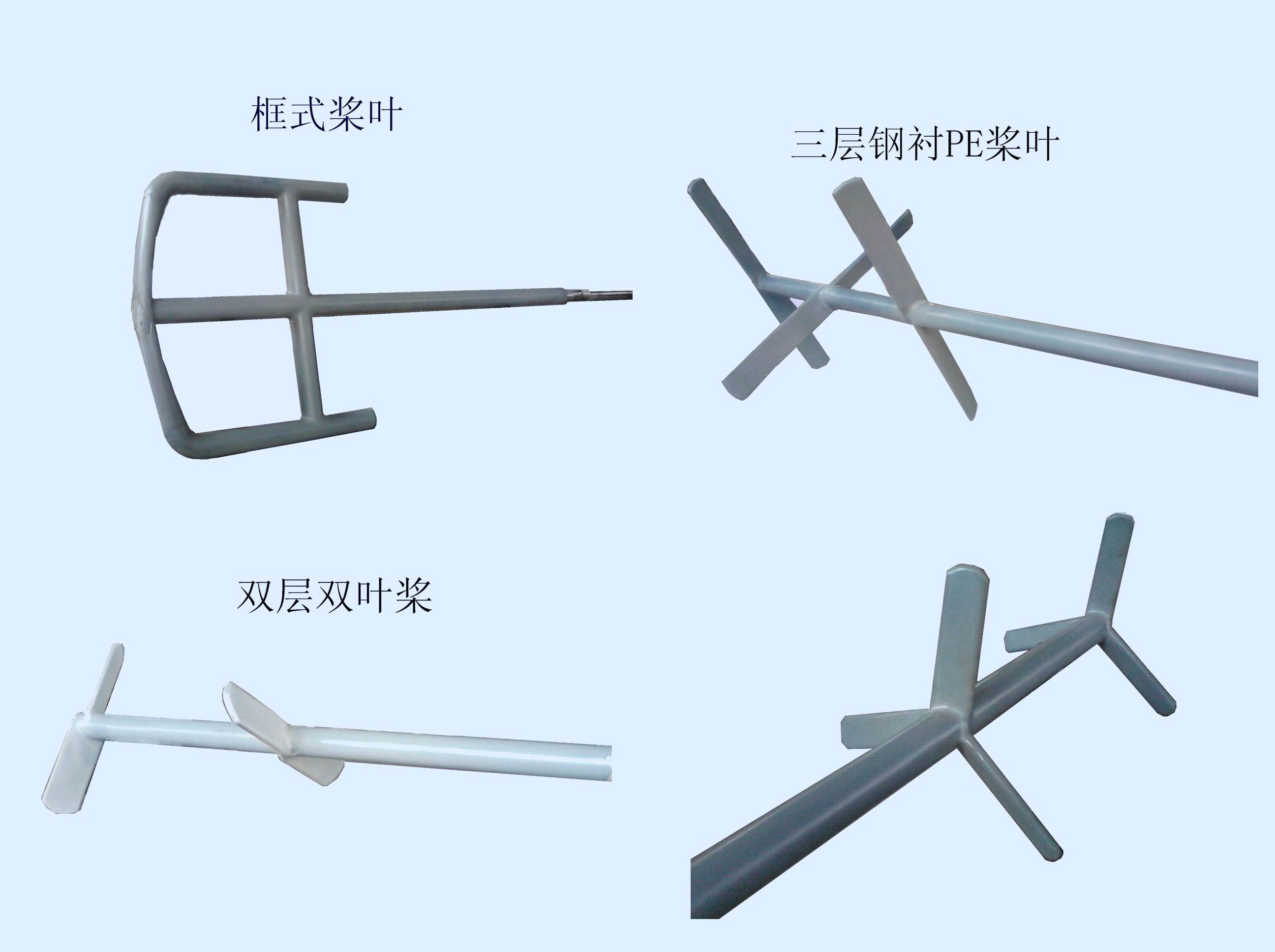

1、搅拌桨（耐酸碱耐腐蚀）
材质钢衬塑
样式 斜桨式 两叶相反折转45°，因而产生轴向液流。桨式搅拌桨结构简单，常用于低粘度液体的混合以及固体微粒的溶解和悬浮。锚式 桨叶外缘形状与搅拌槽内壁要一致，用于慢速搅拌、中高粘度液体的混合、反应。
2、电机、减速机、机架
电机 搅拌设备的搅拌桨通常由电动机驱动。电机功率的选择与罐体、搅拌桨尺寸、转速，液体的粘度、密度有关。由于搅拌设备的转速一般都比较低，因而电动机绝大多数情况下都是与变速器组合在一起使用的，有时也采用变频器直接调速。为此，选用电动机时，应特别考虑与变速器匹配问题。
减速机
摆线针轮减速机 高速比和高效率，结构紧凑体积小 ，运转平稳噪声低，在钢衬塑搅拌罐中应用的最多的一种。
齿轮减速机 适用于低转速大扭距的传动设备。
机架 无支点机架、单支点机架（中支点机架和下支点机架）。无支点机架，机架本身无轴的支承点，搅拌轴是以减速机输出轴的两个支承轴承为受力支点，适用于传递小功率、不受或只受较小轴向负荷、搅拌不太强烈的搅拌装置，搅拌桨与减速机的联接必须用刚性联轴器。单支点机架适用于电动机或减速机可作为一个支点，或搅拌罐内可设置中间轴承和底轴承的情况。（中支点机架一般适用于小规格的搅拌罐，下支点机架适用于搅拌轴长、规格较大的搅拌罐）
三、密封装置
机械密封当介质为易燃、易爆、有毒物料，密封要求一般的场合。
填料密封 其结构简单、装拆方便，适用于低压、低速的场合。
四、内部构件
档板 增加流体湍动程度，改善搅拌效果，对液体平流运动更有效。分为焊接档板和一体成型档板。档板的尺寸一般为罐体直径的1/10~1/12

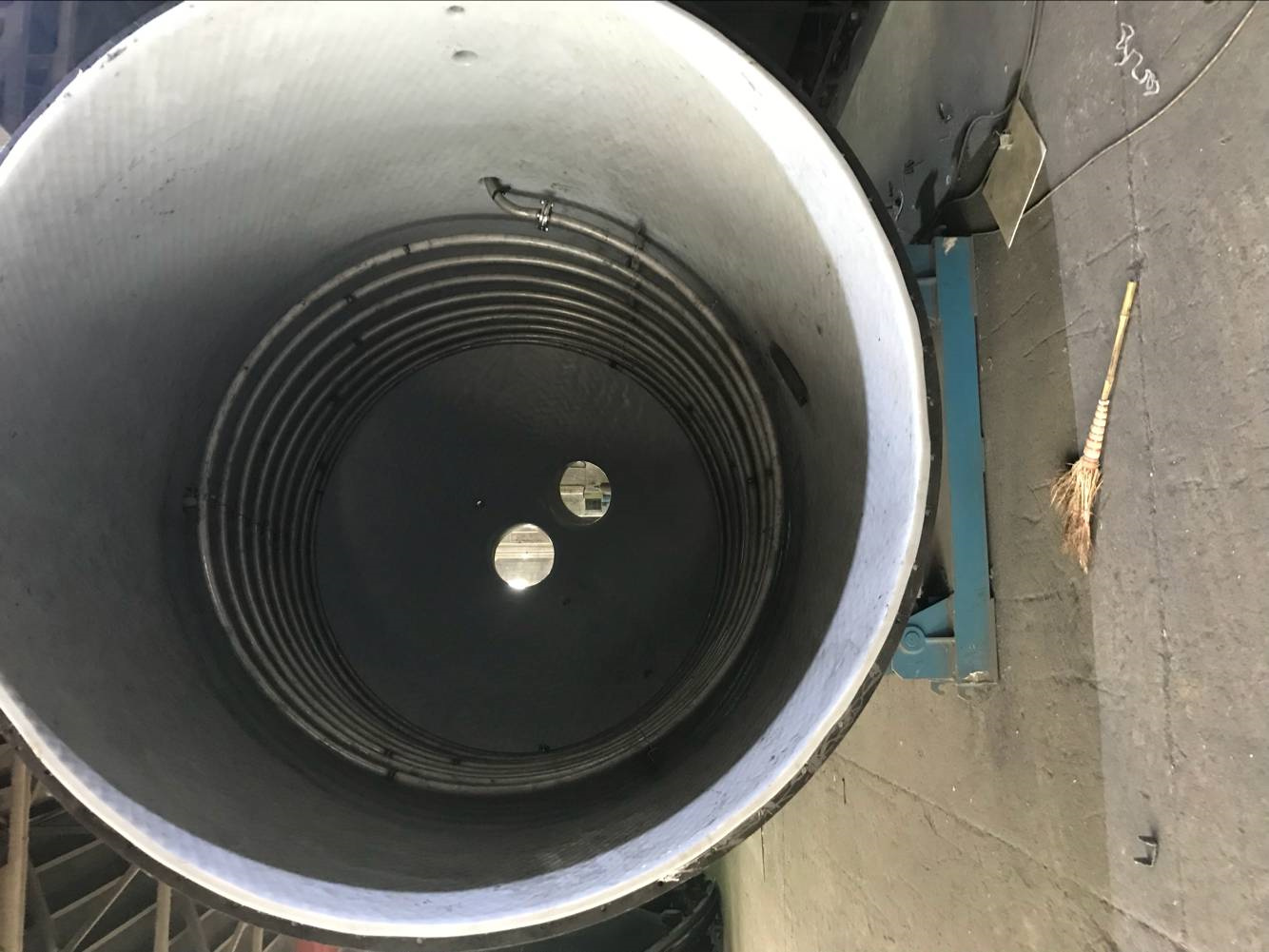

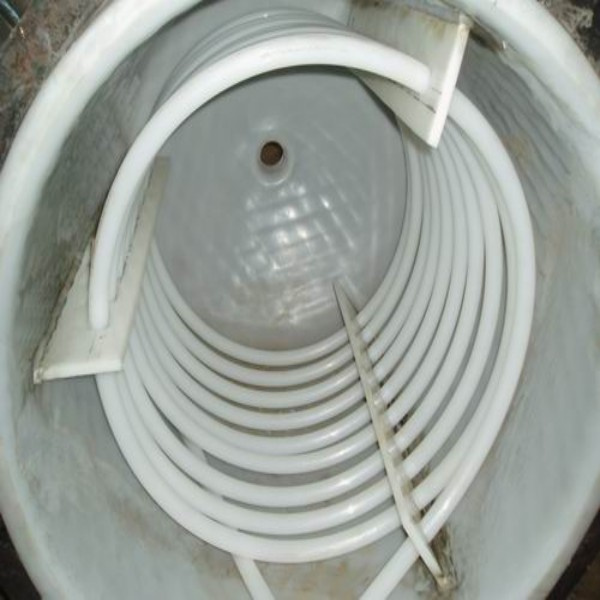

内盘管PE盘管适合水冷却和热水加温方式。不锈钢盘管适合电加热和蒸汽加热方式。
测温管 常用测温管材质不锈钢。
